Chuẩn Bị Bản Vẽ DXF/CAD Trước Khi Cắt CNC Ống Inox — Để Không Bị Báo Giá Lại

Khách có bản vẽ kỹ thuật thường nghĩ chỉ cần gửi file là xưởng cắt được ngay — thực tế nhiều file DXF/CAD thiếu thông tin quan trọng khiến xưởng phải hỏi lại nhiều lần trước khi báo giá, làm chậm tiến độ đơn hàng.

Những thông tin bắt buộc phải có trong file hoặc kèm file

1. Kích thước và đơn vị đo rõ ràng — mm hay inch, nhiều file export từ phần mềm khác nhau bị lẫn đơn vị gây sai lệch tỷ lệ.
2. Độ dày vật tư dự kiến — file DXF chỉ có hình 2D, không tự thể hiện độ dày, phải ghi chú riêng.
3. Số lượng cần cắt cho mỗi chi tiết — nếu có nhiều biến thể kích thước trong cùng đơn hàng.

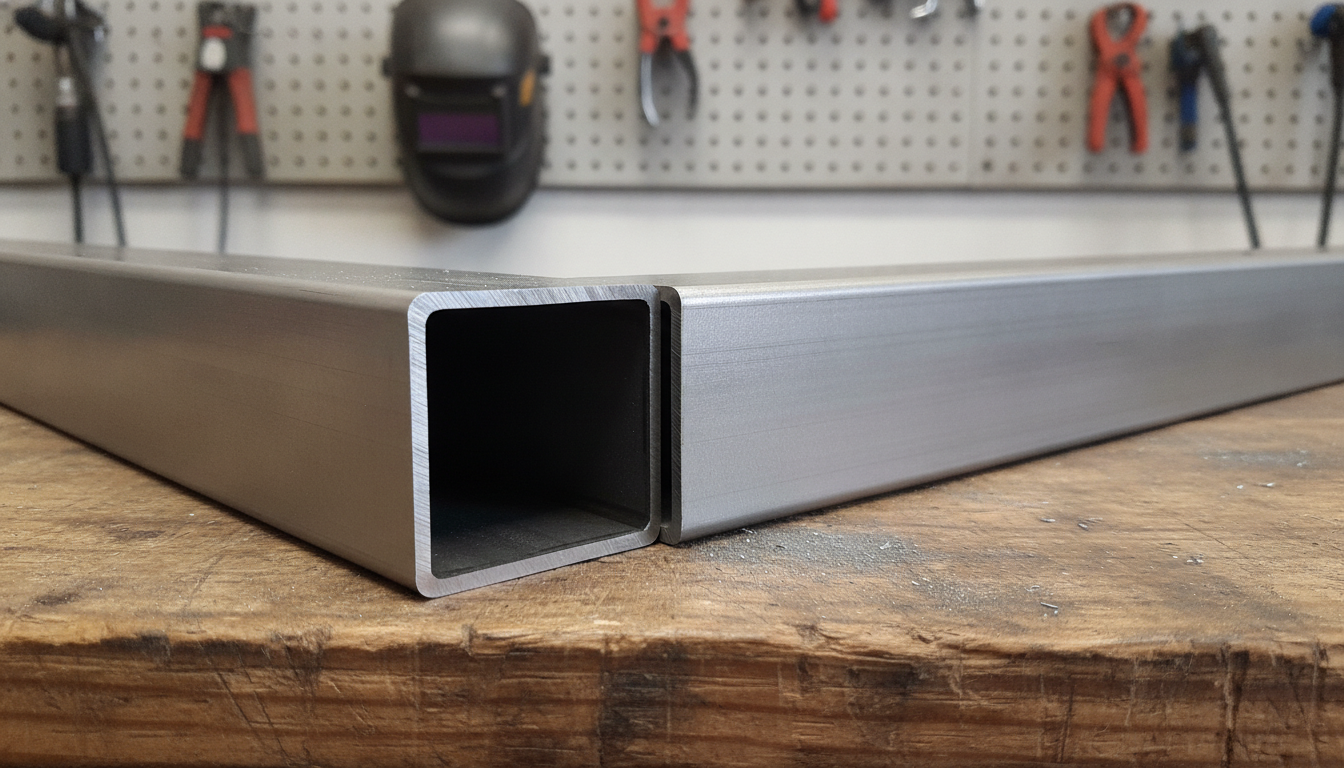

4. Kiểu đầu cắt (thẳng, vát 45°, ngàm) nếu có — nếu không ghi, xưởng mặc định hiểu là cắt thẳng.

Lỗi thường gặp trong file khách gửi

• File bị scale sai — hình đúng tỷ lệ tương đối nhưng khi đo ra kích thước thực tế lại không khớp, do lỗi đơn vị đo khi export.

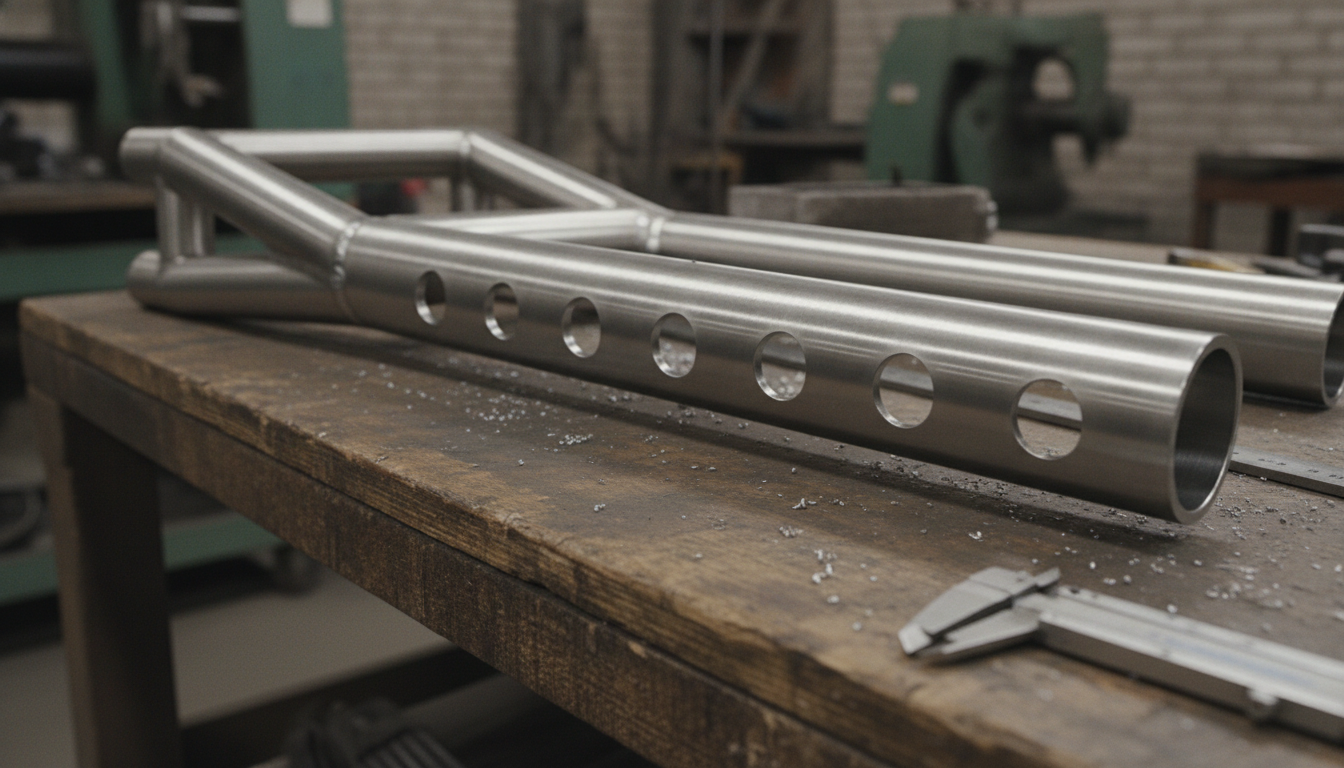

• Đường nét không khép kín — với các chi tiết cắt lỗ, nếu đường bao không khép kín hoàn toàn, phần mềm CAM có thể không nhận diện đúng biên dạng cần cắt.
• Gửi file PDF hoặc ảnh chụp bản vẽ tay thay vì file vector — mất nhiều thời gian hơn để số hóa lại thành file cắt được, đôi khi phát sinh sai số so với bản gốc.

Định dạng file nên gửi

DXF là định dạng phổ biến nhất, tương thích tốt với hầu hết phần mềm CAM cắt ống. Nếu chỉ có bản vẽ tay hoặc ý tưởng phác thảo, vẫn có thể gửi để xưởng hỗ trợ dựng lại file kỹ thuật, nhưng sẽ mất thêm thời gian so với gửi file DXF/CAD sẵn có.

Vì sao chuẩn bị đúng file giúp báo giá nhanh và chính xác hơn

Khi file đủ thông tin, xưởng tính được ngay tổng mét cắt và số điểm đục để báo giá chính xác trong một lần trao đổi. Ngược lại, file thiếu thông tin khiến quá trình báo giá phải qua lại nhiều vòng hỏi-đáp, kéo dài thời gian từ lúc hỏi giá tới lúc chốt đơn.

Đạt Phát hỗ trợ kiểm tra file trước khi báo giá

Gửi file DXF/CAD qua Zalo hoặc email, xưởng kiểm tra và phản hồi ngay nếu file thiếu thông tin hoặc có lỗi kỹ thuật cần chỉnh sửa trước khi đưa vào sản xuất, không đợi tới lúc chạy máy mới phát hiện.

Câu hỏi thường gặp

Không có phần mềm CAD thì làm sao có file DXF? Có thể mô tả kích thước bằng bản vẽ tay chụp ảnh hoặc ghi số đo bằng lời, xưởng hỗ trợ dựng file kỹ thuật giúp trước khi cắt.

File DXF có cần đúng theo phần mềm CAM của xưởng không? Không cần trùng phần mềm — DXF là định dạng chuẩn, hầu hết phần mềm CAM đều đọc được, xưởng sẽ xử lý phần chuyển đổi.
